1.赤外線ペンの製作
(1)準備物

○ラジオペンチ
 ・先の細いラジオペンチが作業しやすいでしょう。道具はこれ1本だけ。

○赤外線LED
 ・大阪の日本橋や東京の秋葉原に行けば簡単に手に入りますが、通販も便利です。
 ・共立電子エレショップ http://www.e-netten.jp/eleshop/cgi/search.cgi?syou=赤外線LED
  ※封筒に入れて送ってもらうと、送料も120円で済みます。

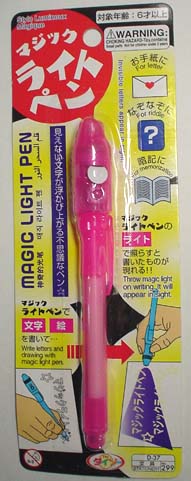

○100円ショップのダイソーで売られているマジックライトペン
 ・半田付けが出来る方は、何でも改造できると思いますが、お手軽なのはこれ。
 ・本当は、紫外線LEDが付いていて、透明な特殊インクで書いた文字を紫外線LEDで浮かび上がらせるものです。
 ・今回は、紫外線LEDをはずして、赤外線LEDに交換します。



(2)製 作

手順1 部品の取り外し

 LEDの頭の部分をはずします。    LEDの頭を押し込んではずします。          はずれた状態です。


手順2 LEDの交換

赤外線LEDに交換します。使用したのは共立電子で買った21円のLEDです。

LEDの取り外しは、2本の足を曲げてあるだけなので、ラジオペンチで足を伸ばして取り外します。

極性(+−)に注意して赤外線LEDの足をはずしたLEDに合わせて切ります。

極性の見方は、「足の長い方がプラス」で、赤外線LEDの長い足を取り外したLEDの長い方に合わせて切ります。
もう一つの極性の判別は、LEDを透かして見て「お皿みたいな方」が「マイナス」です。


手順3 テスト

赤外線は見えないので、携帯電話のカメラでテストします。


光れば成功です。
どうですか。簡単だったでしょう。
慣れれば5分で作れそうですね。
